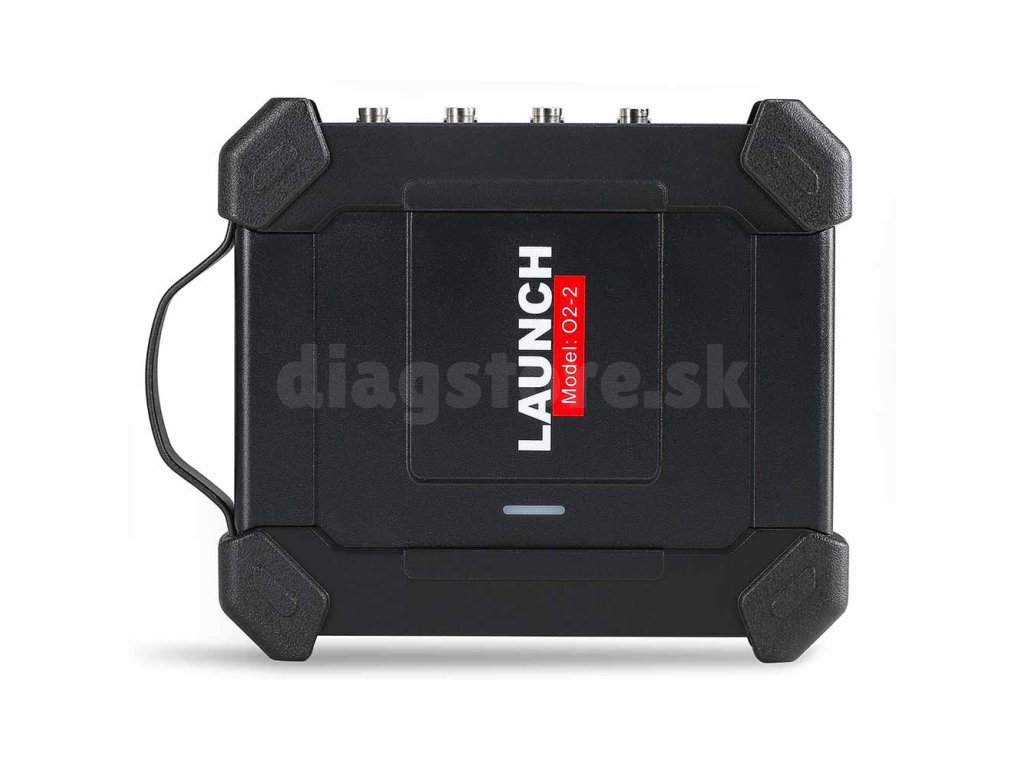

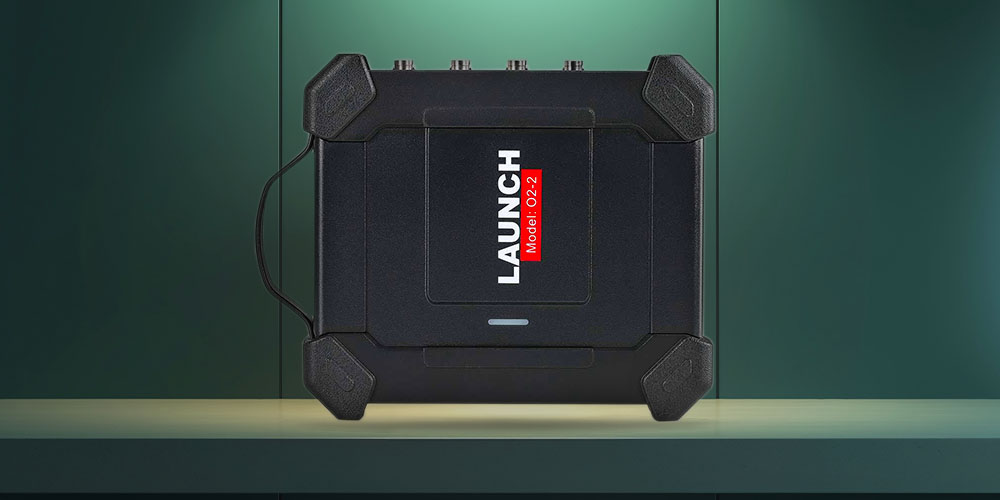

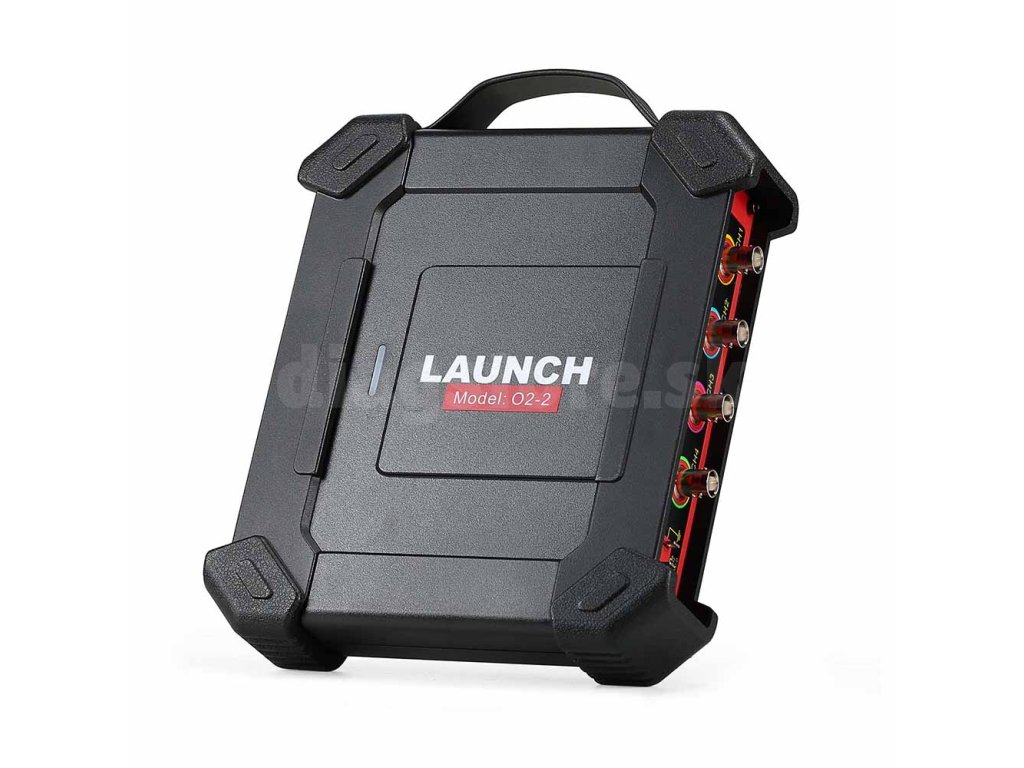

Launch O2-2 4-kanálový osciloskop
Kód: 2598Podrobný popis
Launch O2-2 Scope Box je všestranný a ľahko použiteľný prídavný modul, ktorý dokáže odhaliť poruchy na rôznych elektrických komponentoch, ako sú snímače, aktivátory a obvody. Integráciou so skenovacími nástrojmi série X-431 prostredníctvom aplikácie O2-2 umožňuje technikom a servisom rozšíriť funkčnosť svojich diagnostických zariadení.
Kompatibilný s viacerými diagnostickými nástrojmi Launch, ako sú X431 PAD VII, PRO 5, APEX, V+, IMMO Elite, IMMO Plus, DYNO, PROS V5.0 a PROS ELITE.
Hlavné výhody prístroja O2-2 Scope Box
- Možnosť záznamu a prehrávania vlnových dát vo vysokom rozlíšení na neskoršiu analýzu
- Výber rýchlosti zobrazenia vlnových signálov pre rýchlu analýzu
- Databáza preddefinovaných vlnových signálov, integrovaná pamäť
- Registrácia a uloženie testovaných signálov na ďalšiu analýzu a diagnostiku
- Automatické prispôsobenie grafických signálov na všetkých 4 kanáloch
- Samostatné uzemnenie každého kanála na minimalizáciu skreslenia testovaných signálov
- Vysokokvalitné BNC konektory
- Kompletná sada adaptérov pre zapaľovacie systémy, senzory, konektory a ďalšie príslušenstvo
- Viaceré automobilové testy vrátane testov obvodov, senzorov, akčných členov, zapaľovania a ďalších systémov
- Prístup k 23 režimom automatických meraní zobrazených na jednej obrazovke pre jednoduché prepínanie
- Funkcia priblíženia a oddialenia na presné prehliadanie detailov
- Možnosť prispôsobenia osobných nastavení systému, ktoré je možné uložiť ako konfiguračné súbory na zobrazenie
-
Rozšírené matematické operácie s vlnovými signálmi, ako sú sčítanie, odčítanie, násobenie a funkcia FFT, umožňujú pokročilú analýzu vlnových signálov.
Parametre
| Kanály | 4 |
| Pásmo | 100MHz |
| Čas nábehu | ≤3,5ns |
| Maximálna vzorkovacia frekvencia | 1Gbps |
| Vstupný odpor | 1MΩ±1,5% |
| Hĺbka úložiska | 10M |
| Počet vzorkovacích bitov | 8bit |
| Vertikálna presnosť | 3 % |
| Vertikálny rozsah | 5mV~10V |
| Invertovanie | Podpora |
| Spojenie kanálov | DC, AC |
| Rozsah časovej základne | 1ns-1ks |
| Presnosť časovej základne | 20ppm |
| Režim vzorkovania | Normálny |
| Dekódovanie CANBus | CAN, LIN |
| Typ spúšťača | Edge, Pulse width |
| Režim spúšťania | Normálny, Automatický a Jednoduchý SEQ |
| Spojenie spúšťača | DC, Odstránenie šumu |
| Matematické operácie | Dvojitá vlnaFFT |
| Zobrazenie | YT, Zoom, Roll |
| Režim posúvania | 200ms/div - 1000s/div |
| Automatická konfigurácia | Podpora |
| Automatické meranie | 23 |
| Kurzor | Horizontálny kurzor, Vertikálny kurzor |
| Napájanie | USB port, DC IN port |
| Metóda prenosu dát | USB |
| Možnosti konfigurácie vozidla | Obvody, snímače, akčné členy, zapaľovanie |
| Prevádzková teplota | 0 ℃ - 50 ℃ |
| Rozsah napájania | USB: 5V/1A DC: 12V/24V |
| Kompatibilita | Jedna aplikácia môže byť kompatibilná s viacerými rozlíšeniami tabletov |
| Gestá pre viacdotykové ovládanie | Podporuje dvojbodový dotyk, priebeh sa dá vertikálne alebo horizontálne zväčšiť alebo zmenšiť |
| Aktualizácia firmvéru | Podpora aktualizácie online |
| Trigger | Možno použiť normálne počas bežného čakania na spúšť. |
| Demo funkcia | Ano |
| Rozdelená obrazovka | Ano |
| Vzorkovacia frekvencia | Jednokanálové 1G/s, 2-kanálové 500M/s, viackanálové 250M/s |
| Čas spustenia | cca 16s |
| Spotreba energie | cca 7,5 W |
Obsah balenia
- Launch O2-2 Scope Box
- Testovacie káble HT 30 (4 ks)
- Sekundárny zapaľovací kábel HT25
- Kábel s batériovými svorkami
- USB kábel
- Attenuátor HT201 (2 ks)
- Prepichovacie ihly (20 ks)
- Multimetrové sondy (2 páry)
- Krokodílie svorky (2 páry)
- Farebné samičie sondy (5 ks)
- Nožové poistky 5x20 mm (4 ks)
- Skrutková hlava (2 ks)
- Užívateľská príručka
