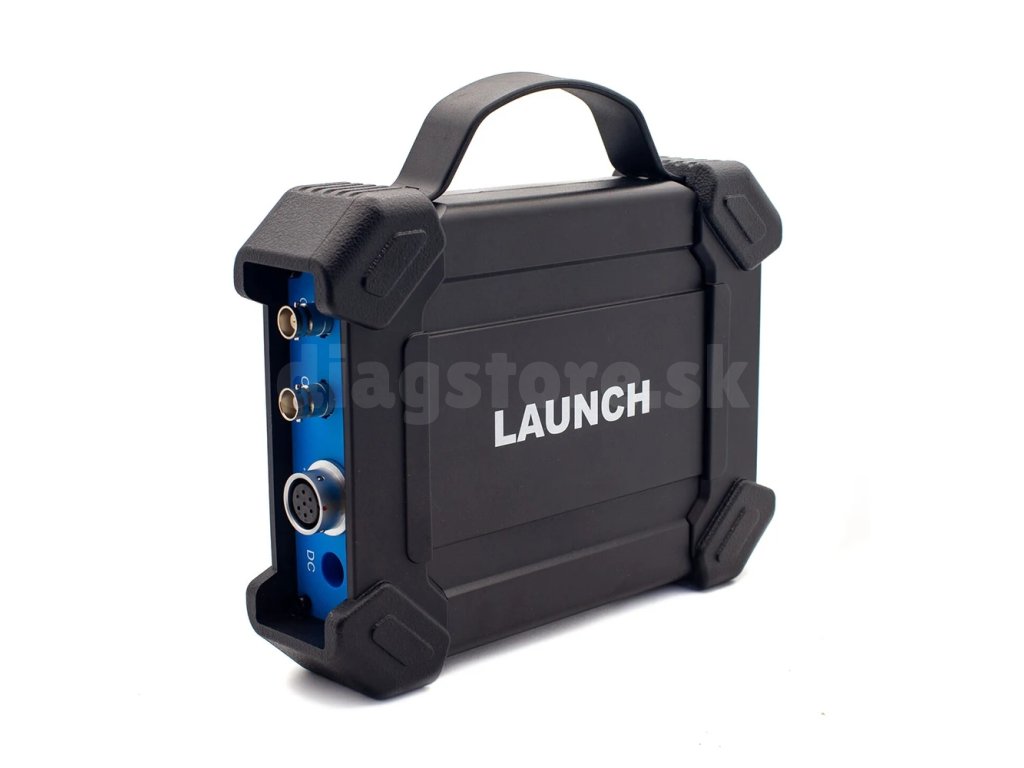

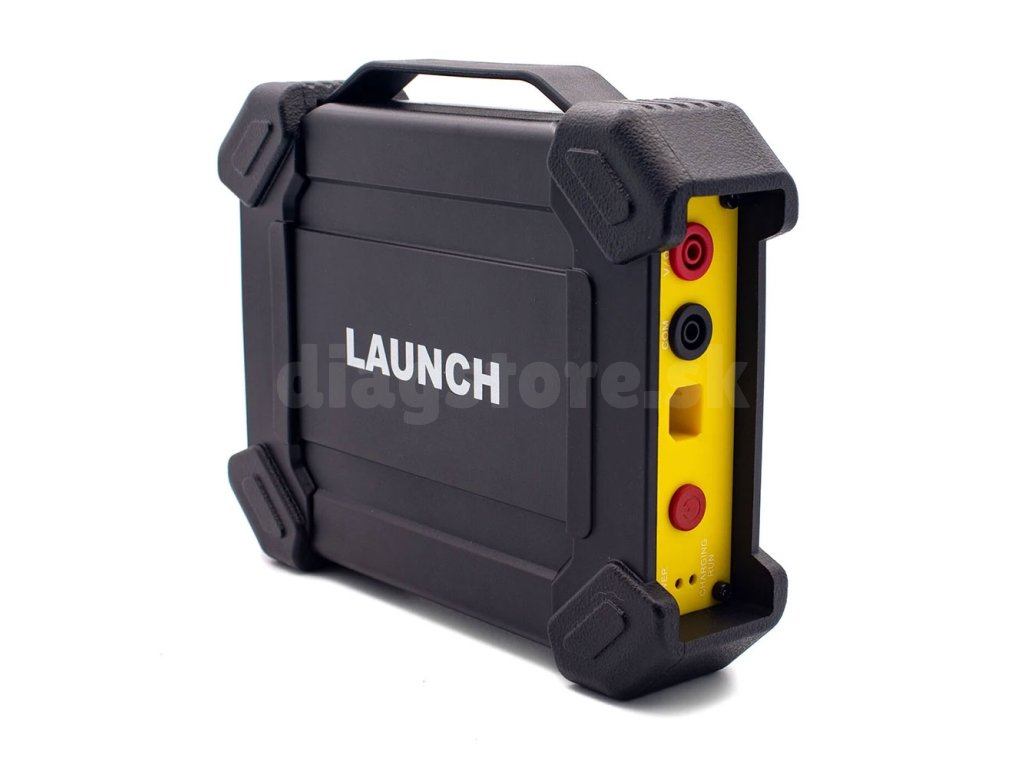

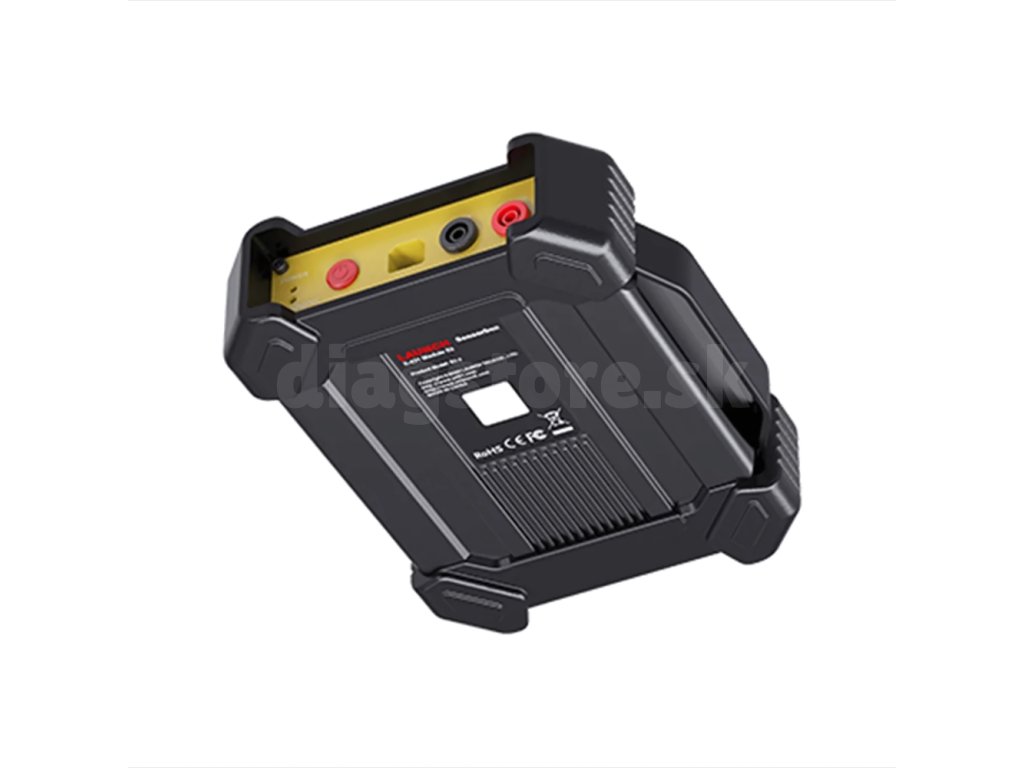

Launch S2-2 Sensor Box

Podrobný popis

Launch S2-2 Sensor Box je modul špeciálne navrhnutý na diagnostiku, testovanie a simuláciu väčšiny porúch senzorov vozidla. S jeho pomocou môžu používatelia ľahko a rýchlo diagnostikovať a simulovať snímač na rýchle odstraňovanie porúch riadiacej jednotky. Zariadenie podporuje aj funkcie multimetra. Prostredníctvom tejto funkcie môžu používatelia testovať napätie, odpor a kapacitu. Modul nie je možné používať samostatne,musí sa používať spolu s diagnostickými nástrojmi Launch, ktoré sú s týmto modulom kompatibilné, ako napríklad CRP919X BT, PROS V5.0, DYNO, V+, APEX, V+ Elite, PRO 5, PAD VII.

Hlavné Funkcie

• kontrolovať, či samotná riadiaca jednotka funguje alebo nie
• podporuje manuálne zadávanie údajov o priebehu.
• simuluje pracovný stav snímačov bez výmeny dielov
• simulovanie niektorých špeciálnych pracovných stavov snímačov bez výmeny dielov
• môže sa používať ako multimeter na meranie odporu, striedavého/stáleho napätia, kapacity, frekvencie a impulzných signálov atď.
• Jedným kliknutím vstúpite do intuitívnej ponuky snímača, akčného člena, definovaného/kresleného priebehu, časového priebehu, multimetra, systémových nastavení
• meranie frekvencie

Senzor

Prístroj je vybavený funkciou „Senzor“, ktorá je určená na meranie a meranie času. Používa sa na simuláciu vstupných signálov elektronického riadiaceho systému vozidla a počítač vozidla podľa týchto parametrov upravuje prevádzkový stav motora.

Akčný odkaz

Používa sa na simuláciu výstupného riadiaceho signálu elektronického riadiaceho systému vozidla na posúdenie pracovných podmienok akčných členov vozidla.

Multimeter

Prostredníctvom tejto funkcie môžu používatelia testovať napätie, odpor a kapacitu.

Parametre

• Vlnový priebeh: Na výber je 9 priebehov: priama sínusová vlna, spätná sínusová vlna, priama štvorcová vlna, spätná štvorcová vlna, stredné napätie, priama čiara, priama čiara s vysokým/nízkym napätím, trojuholníková vlna a lichobežníková vlna.
• Frekvencia:
Nastavte frekvenciu vybraného tvaru vlny.
• Amplitúda: Nastavte amplitúdu vybraného tvaru vlny.
• Offset: Nastavenie posunu vybraného tvaru vlny.
• Fáza: Nastavenie fázy vybraného tvaru vlny.
• Duty cycle: Nastavenie pracovného cyklu vybraného tvaru vlny.
• Signál Synchronizácia: Môže spôsobiť, že CH1 a CH2 budú vysielať signály súčasne.

Ručné vykresľovanie

• Celkový počet snímok: 1-3 (voliteľné). Určuje celkový počet výstupných bodov
• Všeobecne sa jeden priebeh skladá zo 100 bodov. Hodnoty 1 - 3 označujú, že na vytvorenie priebehu môžete vybrať 100, 200 alebo 300 bodov.
• Upraviť rámec: slúži na úpravu rámca: Môžete upraviť jeden snímok alebo upraviť všetky
• Vlnovka: Môžete vybrať prednastavený priebeh a umiestniť ho do oblasti ručného kreslenia.
• Frekvencia: Ak chcete zobraziť vlnovú dĺžku, môžete použiť Frekvencia: frekvencia jedného snímku (pre výstup 3 snímok je celková frekvencia nastavená na frekvenciu/3).
• Amplitúda: Amplitúda výstupného tvaru vlny
• Shift: Posunutie výstupného tvaru vlny
• Časový priebeh: Táto funkcia sa používa na nastavenie časového priebehu (kľukový hriadeľ + vačkový hriadeľ) motora.

Technické parametre

Senzorový modul

• Počet kanálov: 2
• Presnosť: 1
• Rozsah amplitúdy: 1: 0 - 20 V
• Maximálny výstupný prúd: 20 mA
• Preddefinovaný frekvenčný rozsah: 0 - 20 kHz
• Frekvencia impulzov štvorcového signálu: 0 - 15 kHz
• Pracovný cyklus štvorcového signálu: 0 - 100 %
• Napájanie: Výstup simulátora snímača/max. prúd 20 mA (výstup je napájaný z batérie) - elektromagnetický pohon, cievky zapaľovania/výstupný prúd 2A (externé napájanie)
• USB: USB2.0 typ B (s funkciou nabíjania a napájania/5V)
• Podpora simulácie jednosmerného napätia
• Podpora simulácie pevnej frekvencie
• Podpora simulácie vopred definovaných priebehov
• Podpora simulácie ručne kreslených priebehov
• Rozhranie generátora signálov: 2
• Port pre externé napájanie: 1
• Solenoidové rozhranie: 1
• Rozhranie pre viacero meracích prístrojov: 2
• Prevádzková teplota: 1: 0 °C - 50 °C
• Skladovacia teplota: -30 °C - 70 °C

Multimeter

• Napätie jednosmerného prúdu: 0 V - 700 V
• Striedavé napätie: 0 V - 700 V
• Odolnosť: 0 Ω - 40 MΩ
• Kapacitancia: 0 F - 100 µF (maximálny čas merania 30 s)
• Diód: 0 V - 1,5 V
• Detekcia kontinuity: Zvuky pod 30 Ω

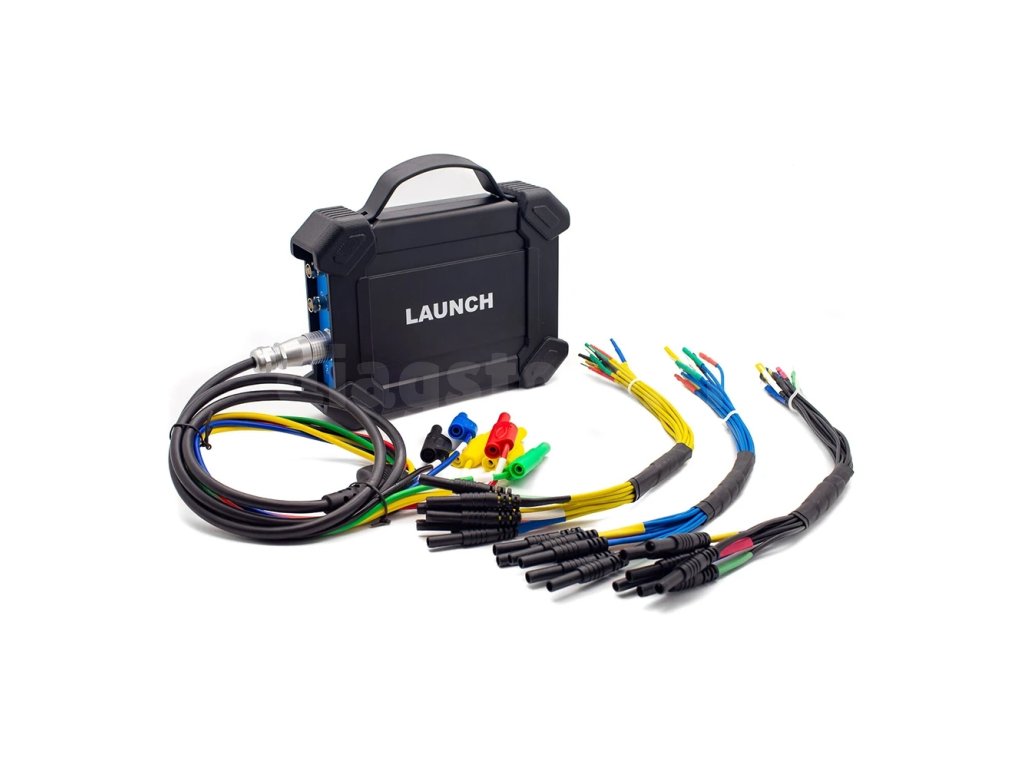

Obsah balenia

• Spustenie S2-2
• 2x meracie vodiče HT30
• 7-pinový kábel adaptéra rozhrania
• kábel s batériovými svorkami
• USB kábel
• 3x 6-cestný rozdeľovací kábel
• 2x testovacie pero multimetra (čierne + červené)
• sada hákových sond
• napájací adaptér
