OBDStar ECU Master

Podrobný popis

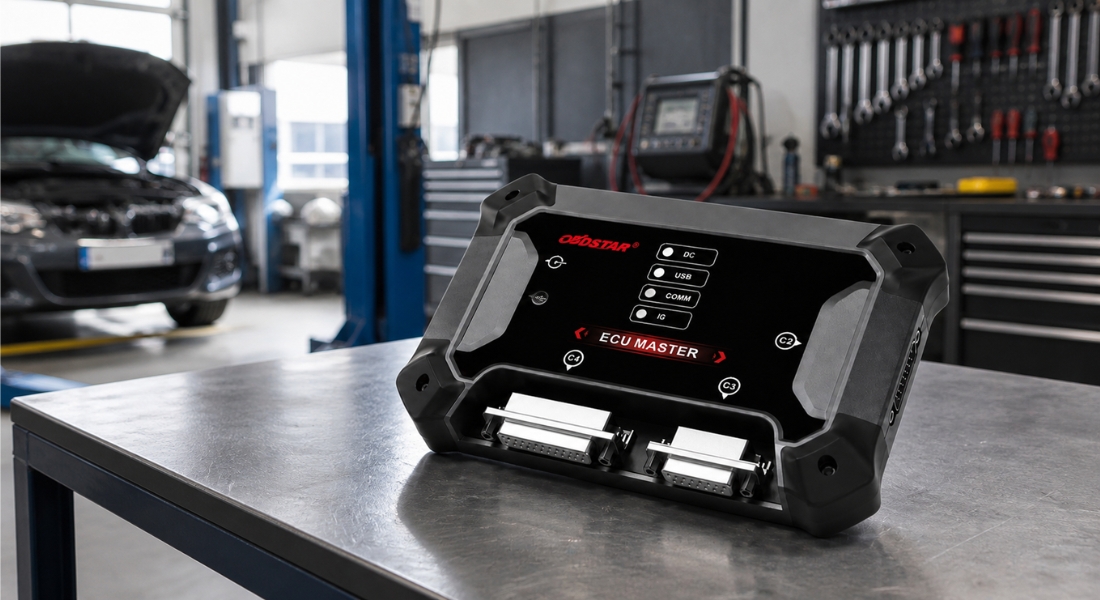

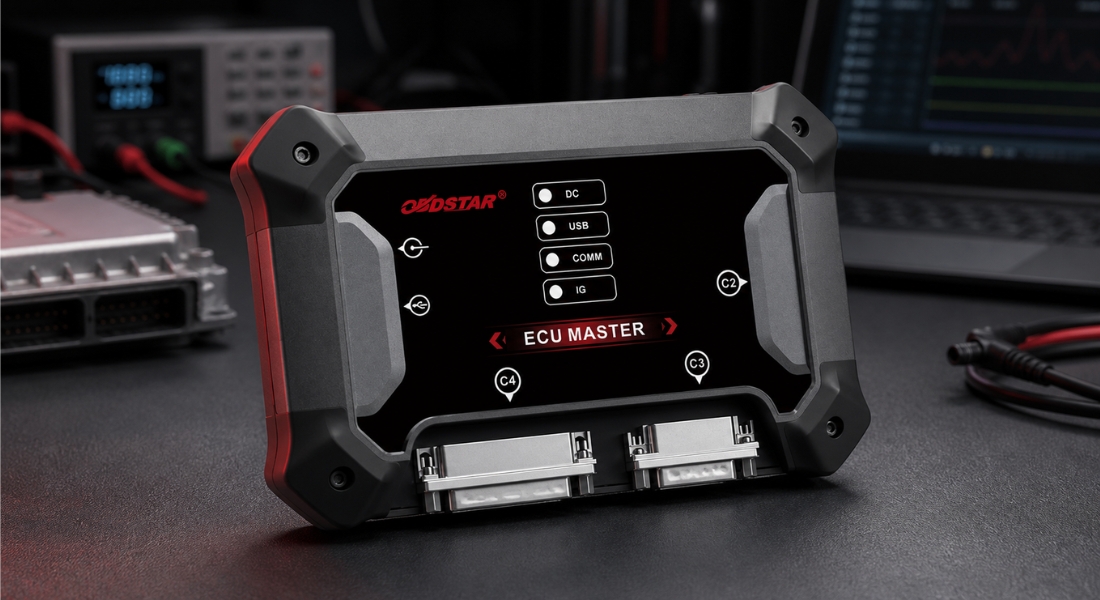

OBDSTAR ECU MASTER je profesionálny programátor určený na prácu s riadiacimi jednotkami osobných automobilov a elektromobilov. V závislosti od zvolenej varianty umožňuje čítanie, zápis, zálohovanie a klonovanie údajov riadiacich jednotiek alebo obnovenie podporovaných modulov SRS a airbagov po nehode. Zariadenie podporuje hlavné komunikačné režimy používané pri programovaní automobilových jednotiek, vrátane režimov OBD, BENCH, BOOT, JTAG a BDM. Softvér je určený pre počítače s operačným systémom Windows 10 alebo novším. Softvér ECU MASTER obsahuje upozornenia na nesprávny postup, ktoré pomáhajú obmedziť riziko chyby pri pripájaní a programovaní riadiacej jednotky. Pre podporované riadiace jednotky (ECU) a moduly airbagov sú k dispozícii voliteľné špecializované káble, ktoré umožňujú priame pripojenie bez ručného prepojovania jednotlivých pinov. Zariadenie sa pripája k počítaču pomocou USB kábla. Jednotlivé operácie sa následne vykonávajú prostredníctvom prehľadného programu OBDSTAR ECU MASTER.

Konkrétne funkcie zariadenia zodpovedajú variante zvolenej pri objednávke. Podporované jednotky sa môžu líšiť v závislosti od značky, modelu, roku výroby, označenia jednotky a aktuálnej verzie softvéru.

Dostupné varianty

OBDSTAR ECU MASTER sa ponúka v dvoch samostatných softvérových variantoch. Pred objednaním si vyberte verziu, ktorá zodpovedá požadovanému spôsobu použitia:

• Varianta A – Passenger Car ECU: programovanie a klonovanie riadiacich jednotiek osobných a elektrických vozidiel
• Varianta D – Crash Reset: obnovenie podporovaných jednotiek SRS a airbagov po nehode

Každá varianta obsahuje odlišný softvérový balík. Dostupné funkcie zariadenia preto zodpovedajú variante zvolenej pri objednávke.

Varianta A

Varianta A – Passenger Car ECU je určená na programovanie riadiacich jednotiek osobných automobilov a vybraných elektrických vozidiel. Podporuje prácu s jednotkami motora ECM, prevodovky TCM, karosérie BCM a u kompatibilných elektromobilov aj s batériovými a riadiacimi jednotkami BMS a VCU.

Hlavné funkcie varianty A

• čítanie a zápis údajov riadiacich jednotiek
• klonovanie ECU, TCM a BCM
• čítanie a zápis pamätí Flash a EEPROM
• zálohovanie a prenos údajov medzi pôvodnou a náhradnou jednotkou
• automatická korekcia kontrolného súčtu (CheckSum)
• čítanie a zápis VIN
• Virgin Reset podporovaných jednotiek
• personalizácia a prenos údajov
• konverzia a dešifrovanie údajov imobilizéra
• IMMO OFF / ON
• čítanie a zápis máp riadiacich jednotiek
• odomykanie a zamykanie podporovaných ECU
• kalibrácia vybraných parametrov
• kalibrácia počítadla kilometrov a prevádzkovej doby u podporovaných systémov

Podporované riadiace jednotky osobných vozidiel

Varianta A podporuje čítanie a zápis tisícov jednotiek používaných v osobných automobiloch. V závislosti od konkrétneho typu ECU sú k dispozícii funkcie klonovania, práce s VIN, Virgin Reset, prenosu dát, korekcie kontrolného súčtu, spracovania dát imobilizéra alebo kalibrácie vybraných parametrov.

Medzi podporované aplikácie patria napríklad vybrané prevodové jednotky Mercedes-Benz FBS3 a FBS4, BMW 8HP GEN3, Jaguar, Land Rover, Hyundai a Kia, motorové jednotky Ford MG1/MD1, systémy koncernu Volkswagen a jednotky výrobcov Bosch, Continental, Delphi, Denso, Siemens alebo Magneti Marelli.

Podpora elektrických vozidiel

Varianta A zahŕňa aj vybrané jednotky BMS a VCU používané v elektrických vozidlách. V závislosti od konkrétneho systému môže zariadenie podporovať čítanie a zápis údajov, klonovanie alebo prenos údajov medzi pôvodnou a náhradnou jednotkou.

Medzi podporované aplikácie patria vybrané systémy používané napríklad vo vozidlách značiek Volkswagen, Audi, SEAT, Škoda, Geely, Great Wall, SAIC a BYD.

Varianta D

Varianta D – Crash Reset je určená pre špecialistov zaoberajúcich sa opravami jednotiek SRS a airbagov. U podporovaných modulov umožňuje načítať potrebné údaje, odstrániť uložené záznamy o nehode a obnoviť jednotku po aktivácii zadržiavacieho systému.

Hlavné funkcie varianty D

• čítanie údajov z jednotiek SRS a airbagov
• resetovanie údajov o nehode po nehode
• zapisovanie opravených údajov späť do podporovaných jednotiek
• obnovenie vybraných modulov airbagov
• práca prostredníctvom podporovaných režimov BENCH, BOOT, JTAG alebo BDM
• automatické pracovné postupy pre podporované jednotky
• informácie potrebné na správne pripojenie jednotky
• upozornenie na nesprávny pracovný postup

Dostupnosť funkcie Crash Reset závisí od konkrétneho výrobcu, označenia airbagovej jednotky, použitého procesora a aktuálnej verzie softvéru. Pred začatím opravy odporúčame overiť daný modul v aktuálnom zozname podporovaných jednotiek.

Podporované režimy pripojenia

• OBD – komunikácia a programovanie prostredníctvom diagnostického konektora vozidla
• BENCH – práca s demontovanou jednotkou bez nutnosti jej otvárania
• BOOT – priame čítanie a zápis do jednotky v servisnom režime
• JTAG / BDM – práca s vybranými procesormi a pamäťami prostredníctvom priameho pripojenia

Podporované komunikačné protokoly

• CAN – ISO 11898
• ISO 15765
• SAE J1939
• J1708
• ISO 9141
• ISO 14230 – KWP2000
• SAE J1850
• ďalšie protokoly podľa typu riadiacej jednotky

Aktualizácia softvéru

Pri registrácii a aktivácii zariadenia získate bezplatné aktualizácie na 1 rok. Po uplynutí tohto obdobia nie je ďalšie predplatné povinné. Podľa výrobcu zostávajú už stiahnuté softvérové funkcie naďalej použiteľné, bez obnovenia predplatného však nie je možné sťahovať nové aktualizácie a rozšírenia pokrytia.

Technické parametre

• Operačný systém: Windows 10 a novšie
• Prevádzková teplota: -10 °C až 55 °C
• Skladovacia teplota: -20 °C až 70 °C
• Rozmery: 176 × 115 × 31 mm

Obsah balenia

• OBDStar Ecu Master
• softvérová licencia
• napájací adaptér
• hlavný kábel
• USB kábel
• kábel BENCH
• sada prepojovacích káblov Jumper Wire
• predlžovací prepojovací kábel 3-in-1 Jumper
• multifunkčná doska na čítanie a zápis údajov C4-01
• adaptér C4-10
• kábel W004
• kábel W005
• kábel W006
• návod na použitie
