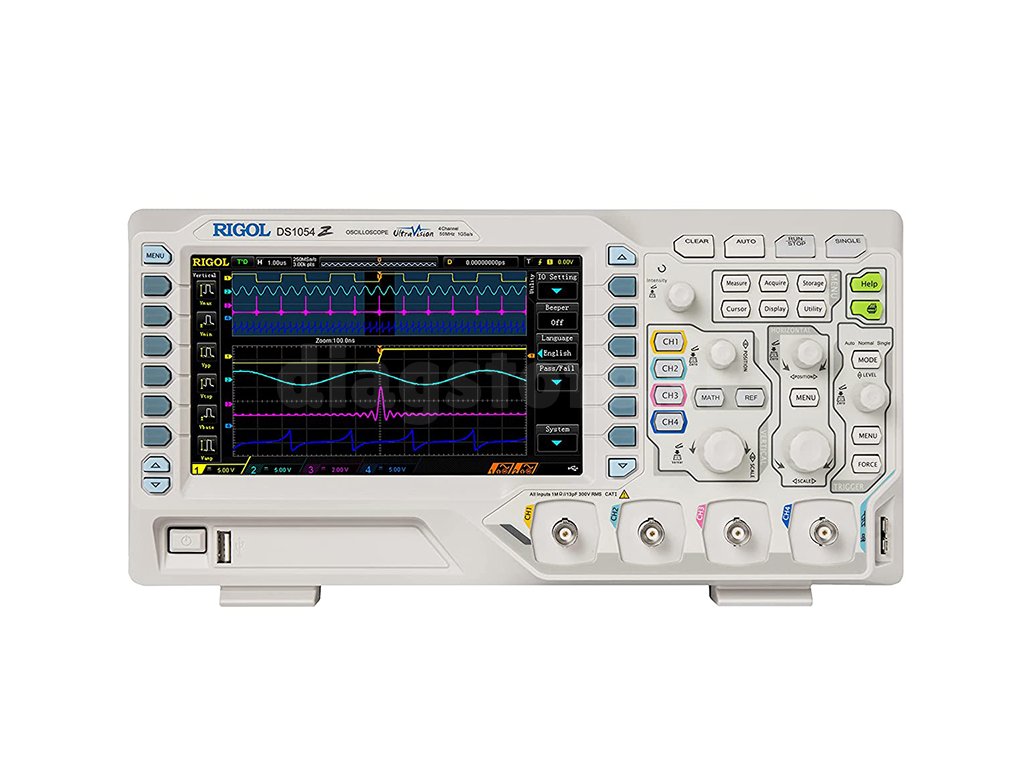

Rigol DS1054Z 4-kanálový osciloskop

Kód: 1218
Značka: Rigol
€500 €416,67 bez DPH
Skladom
Môžeme doručiť do:
23.4.2024

Rigol DS1054Z je štvorkanálový osciloskop s pokročilými funkciami, technológiou Ultra Vision a pamäťou až do 12 miliónov bodov.

Detailné informácie

Podrobný popis

Rigol DS1054Z je 4-kanálový osciloskop so vzorkovacou frekvenciou 1GS/s a pamäťou 12 miliónov bodov. Vďaka obnovovacej frekvencii 30000 wfm/s je možné rýchlo analyzovať signál a nájsť všetky problémy, ktoré sa v ňom môžu vyskytnúť. Priepustnosť modelu sa delí počtom aktívnych kanálov, 250 MS/s (4 aktívne kanály), 500 MS/s (2 aktívne kanály ),1 GS/s (1 aktívny kanál). Pamäť tohto zariadenia je 24Mpts rozdelená medzi štyri kanály. Prístroj je vybavený rozhraním USB na prenos údajov do počítača alebo na pamäťovú kartu.

Technológia Ultra Vision

Ultra vision zobrazuje rozsah prekrývania signálu v závislosti od intenzity a poskytuje hĺbku pamäte 24 Mpx na podrobné zobrazenie signálov.

špecifikácie

Pamäť 24 Mpts (delené počtom kanálov).
Frekvencia odberu vzoriek 250 MS/s (4 aktívne kanály),
500 MS/s (2 aktívne kanály)
1 GS/s (1 aktívny kanál)
Zobraziť 7" TFT, 800x480 pixelov, 160 000 farieb
Vstupná impedancia 1 MΩ
Počet kanálov 4
Horizontálna stupnica (vstup) 5 ns/div - 50s/div

Vertikálna citlivosť (vstup) 1 mV/div - 10 V/div
A/D prevodník Rozlíšenie 8 bitov
Maximálne napätie CAT I 300 Vrms, CAT II 100 Vrms, prechodné prepätie 100Vpk
Čas nábehu DS1104Z: 3,5 ns
DS1074Z: 5 ns
DS1054Z: 7 ns
Podpora sondy 0,1x - 1000x
Nameraná hodnota hluku 1 mVpp (pri 100ms, 1mV/div, dĺžka záznamu: 3Mpts)
Pripojenie USB 2.0 typ A, USB 2.0 typ B, LAN
Hmotnosť (bez krabice) 3,2 kg
Rozmery 313 x 161 x 122 mm

obsah balenia

- osciloskop Siglent Rigol DS1054Z
- 4 pasívne sondy 1x/10x (150 MHz, typ RP2200)
- Kábel USB
- napájací kábel
- manuál
