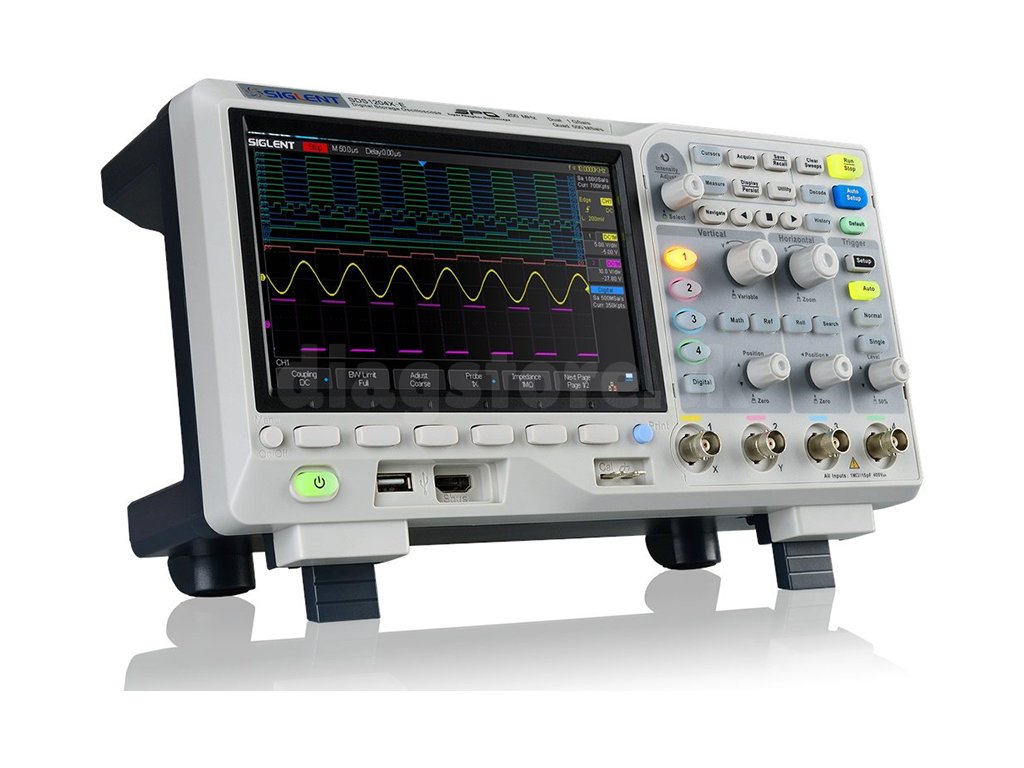

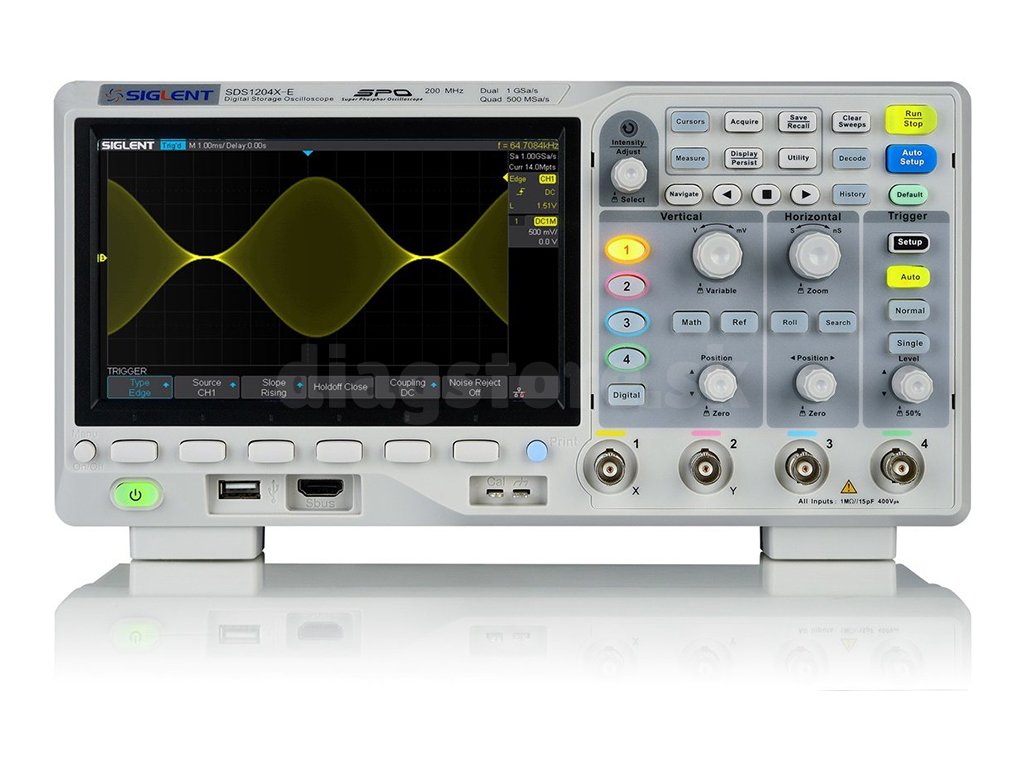

Siglent SDS1104X-E 4-kanálový osciloskop

Kód: 1215
Značka: Siglent
€620 €516,67 bez DPH
Na objednávku, skladom do 3 dní
Môžeme doručiť do:
25.4.2024

Profesionálny štvorkanálový osciloskop SDS1104X-E modelového radu "SDS1100X-E", ktorý ponúka dekódovanie takmer všetkých druhov signálov. Spolu s funkciou "Super Phospor", ktorá poskytuje vynikajúce zobrazenie signálu s veľmi nízkym šumom, sa stáva vynikajúcim zariadením nielen pre profesionálov.

Detailné informácie

Podrobný popis

Siglent SDS1104X-E

ide o štvorkanálový model zo série "SDS1100X-E", ktorý dokáže merať až dva kanály súčasne. Sonda má dva ADC, takže môže merať súčasne na dvoch kanáloch bez straty vzorkovacej frekvencie. Ak sú všetky kanály aktívne, sonda má stále 500MS/s na kanál.V novej aktualizácii softvéru bola pridaná funkcia "datalogging ". Táto funkcia umožňuje merať a zaznamenávať vzorky rýchlosťou až 1 kSa/s niekoľko hodín alebo niekoľko dní. Tento model má priepustnosť až 100 MHz a 14 Mpx na dvoch aktívnych kanáloch alebo 7 Mpx na štyroch aktívnych kanáloch.

Super Phospor

osciloskop je vybavený technológiou "Super Phospor", ktorá zabezpečuje vysokú čistotu signálu a veľmi nízky šum. Pri tejto technológii je potrebných iba 500 μV na vetvu. Táto technológia zahŕňa aj nepretržitý prenos signálu nezávislý od procesora alebo obrazovky, čím sa zisťujú chyby, ktoré nie sú viditeľné v bežnom rozsahu.

Súčasťou štandardného vybavenia je aj sonda, ktorá dokáže dekódovať signály v rozsahu l2C, SPI, UART, RS232, CAN a LIN.

Voliteľné príslušenstvo

Tento model je možné rozšíriť o funkčný generátor a 25MHz rozširovač rozsahu a 16-kanálový logický analyzátor. Toto rozšírenie je možné kedykoľvek pripojiť prostredníctvom rozhrania USB.Sondu je možné pripojiť k internetu aj prostredníctvom stránkypomocou internetového kábla alebo kľúča WiFi, ktorý je možné dokúpiť. To umožňuje ovládanie zameriavača prostredníctvom webového rozhrania. Sondu možno ovládať aj pomocou príkazov SCPI. Kontaktujte nás pre individuálnu cenovú ponuku.

špecifikácie

Šírka pásma 100 MHz
Kanály 4
Pamäť 7 Mpts na kanál (pri použití 4 kanálov)
14 Mpts na kanál (pri použití 2 kanálov)
Vertikálna stupnica 500 µV/div - 10 V/div
Horizontálna stupnica 1 ns/div - 100 s/div
Útlm sondy 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X......1,000X, 2,000X, 5,000X, 10,000X
Rýchlosť aktualizácie frekvencie 100.000 wfm/s (normálny režim), 400 000 wfm/s (sekvenčný režim)
Typy spúšťačov Hranica, Sklon, Šírka impulzu, Okno, Otáčanie, Interval, Výpadok, Vzor, Video

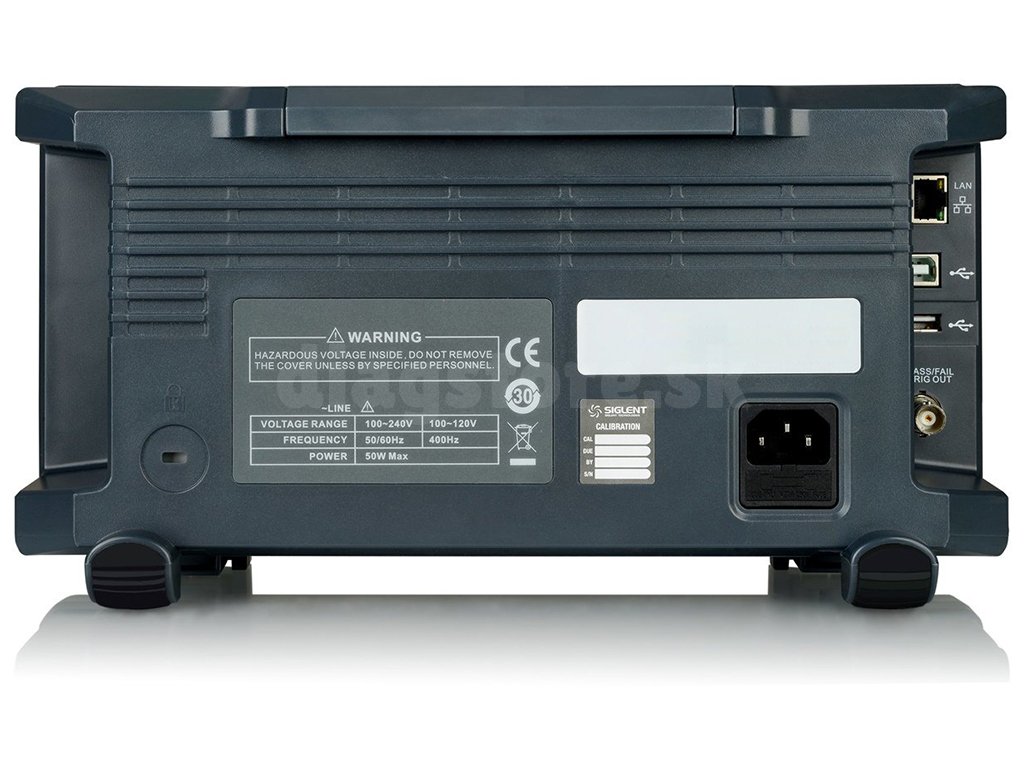

Pripojenie USB Host, USB zariadenie, LAN, Pass/Fail, Trigger Out, Sbus (Siglent MSO), WiFi cez dongle
Možnosti dekódovania IIC, SPI, UART/RS232, CAN, LIN
Zobraziť 7" TFT LCD displej (800x400)
Rozmery 325 x 176 x 295 mm
hmotnosť 2,5 kg (3,5 kg vrátane krabice)

obsah balenia

- osciloskop Siglent SDS1104X-E
- Kábel USB
- 4 pasívne sondy
- certifikát
- napájací kábel
- manuál
